iC-Haus磁性离轴绝对位置编码器芯片iC-MUE产品描述

iC-MUE是一款磁性霍尔离轴绝对式编码器片上系统(SoC)，用于旋转或线性位置传感和电机反馈。该系统采用双码道游标原理获取绝对位置信息。支持十进制游标组合，适用于≥20mm的任意磁栅尺寸。差分扫描可抑制外部磁场干扰，确保位置反馈的稳定性。

片上插补细分器可解析来自常用的φ44 mm磁栅(32极对)到21位角度分辨率。自动调节和数字角度校正功能(偏心补偿和LUT查找表线性化)可确保在生产线终检组装以及编码器系统现场安装后均获得可靠且最佳的测量结果。自动增益控制使霍尔传感器信号保持在最佳工作点。

BiSS、SSI和SPI接口可实现无缝集成至工业或嵌入式环境。可编程FlexCountABZ输出分辨率和适用于1至32极对电机的UVW信号，可轻松使编码器适配任何电机反馈的应用。

集成的绝对数据接口(ADI)与现有成熟的iC-Haus多圈传感器解决方案兼容。

iC-MUE产品特性

● 适用于任意磁栅尺寸的十进制游标内核

● 使用φ44 mm 码盘(32 极对)实现21位角度分辨率

● 霍尔传感器针对2.00 mm磁极宽度(主码道)进行了优化

● 通过引脚或命令触发自动调节功能

● 偏心补偿和 LUT 可提高精度

● 用于外部磁场抑制的差分扫描

● BiSS/SSI和 SPI 串行接口可同时使用

● 用于配置和诊断数据的I²C主机/从机接口

● FlexCount 用于可编程 ABZ 输出分辨率

● 适用于1 至 32 极对电机的 UVW 换向信号

● 安全就绪的差分正余弦输出

● 用于多圈传感器的绝对数据接口

● 全面的自诊断和用户自定义报警功能

● 内部温度传感器

● 使用第二个iC-MUE芯片可扩展扫描直径和长度

● 兼容 2.5 V、3.3V和 5.0 V 的I/O端口

● 工作电压:3.0V至5.5V，工作温度:-40℃至+125℃

iC-MUE产品应用


● 空心轴旋转编码器

● 线性位置传感器

● 电机反馈系统

● 模块化分体式编码器

iC-MUE框图&引脚配置

01框图

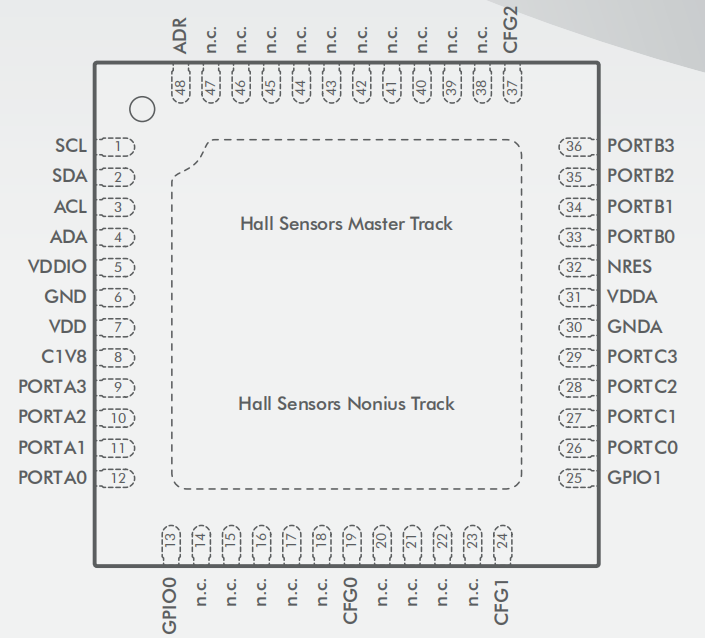

02引脚配置 QFN48-7x7
