如何使用PetaLinux检查RFDC IP状态

本文作者：AMD 工程师 Narasimha Murthy Pandrapragada

本篇博客演示了在 ZCU208 评估板和 ZCU216 评估板中通过运行简单的 RFDC 示例来快速检查 RFDC IP 初始化的过程。它使用“rfdc-read-write”和“rfdc-seftest”，但不限制用户实现自己的应用程序。

本篇博客焦点并非基于 RFDC IP 的硬件设计，您可以用 RFDC IP 的任意示例设计来构建此设计。

您需要使用从 AMD Vivado Design Suite 设计导出的 XSA 文件。

工具和系统设置

来自 AMD Vivado 的 XSA 文件

PetaLinux 工具(与 Vivado 生成的 XSA 版本相同)

ZCU208/ZCU216/ZCU670

对应的开发板 BSP

开发板 BSP 下载

对应的开发板 BSP 可以从“AMD Zynq UltraScale+ MPSoC 板级支持包”网页下载，网页链接如下：

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/embedded-design-tools.html

PetaLinux 构建流程

本文中并不探讨 PetaLinux 工具安装和如何启用该工具。在 UG1144 中涵盖了这些信息。

UG1144:https://docs.amd.com/r/en-US/ug1144-petalinux-tools-reference-guide

1. 使用以下命令创建 PetaLinux 工程：

petalinux-create -t project -s

示例：

对于 ZCU208 评估板： petalinux-create -t project -s xilinx-zcu208-v2024.2-11110212.bsp

2. 创建工程后，将其移入工程目录内：

cd

3. 需要将 Vivado 流程创建的定制 XSA 替换为开发板 BSP 中随附的现有 XSA：

petalinux-config --get-hw-description=/design_1_wrapper.xsa

4. 修改 rootfs 根文件系统以支持 RFDC 应用程序：

petalinux-config

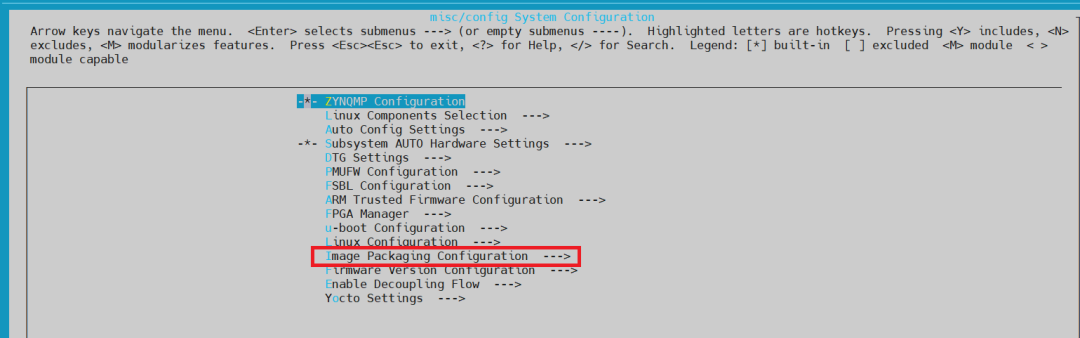

进入“Image Packaging Configuration”(镜像封装配置)

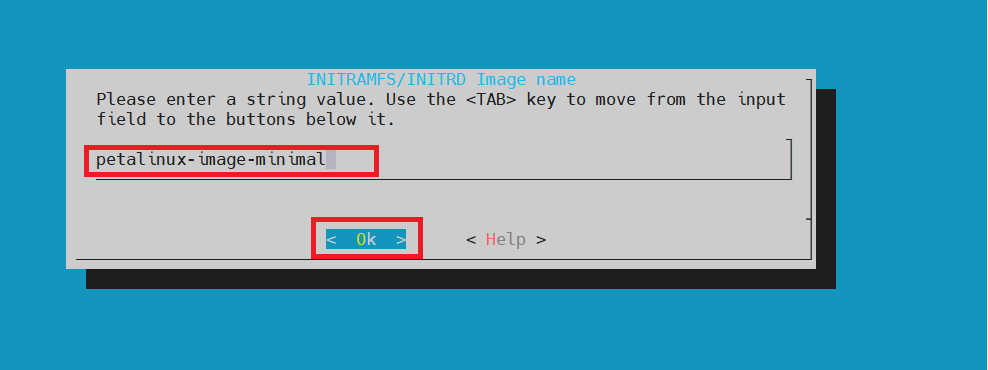

选择以下选项，将镜像名称修改为“petalinux-image-minimal”。

5. 要启用或禁用示例应用程序，请执行以下命令：

petalinux-config -c rootfs

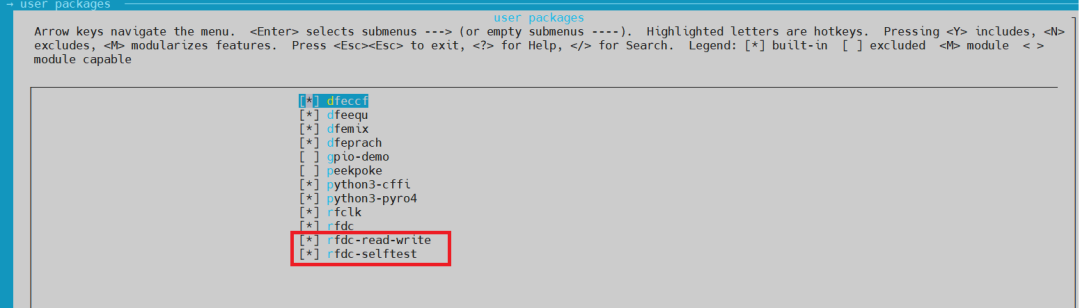

进入“User packages”(用户的程序包)后，可以看到其中列出的应用程序，请从菜单中选择所需的示例。在本教程中，我们选择的是“rfdc-read-write”和“rfdc-selftest”。

6. 构建 PetaLinux 工程：

petalinux-build

开发板初始化

完成 PetaLinux 构建后，在“xilinx-zcu208-2024.1/images/linux”文件夹内会包含结果 。

有两个流程可用于将生成的文件烧录到开发板上。其一是 SD 卡模式，其二是 JTAG 模式。

SD 卡启动：

1. 要从 SD 卡启动 PetaLinux，需要以下三个来自“xilinx-zcu208-2024.1/images/linux”路径的文件

BOOT.BIN

boot.scr

image.ub

2. 默认情况下，PetaLinux 构建不会生成 BOOT.BIN 文件。要生成 BOOT.BIN 文件，需使用以下命令：

petalinux-package --boot --fsbl images/linux/zynqmp_fsbl.elf --pmufw images/linux/pmufw.elf --fpga images/linux/system.bit --u-boot --force

JTAG 启动：

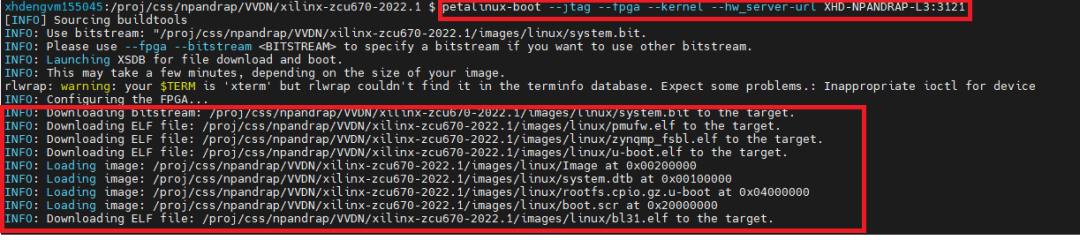

在 petalinux-boot jtag 工作流程中，在实体开发板上使用 JTAG 线缆连接来下载和启动镜像：

petalinux-boot --jtag --fpga --kernel --hw_server-url :3121

运行应用

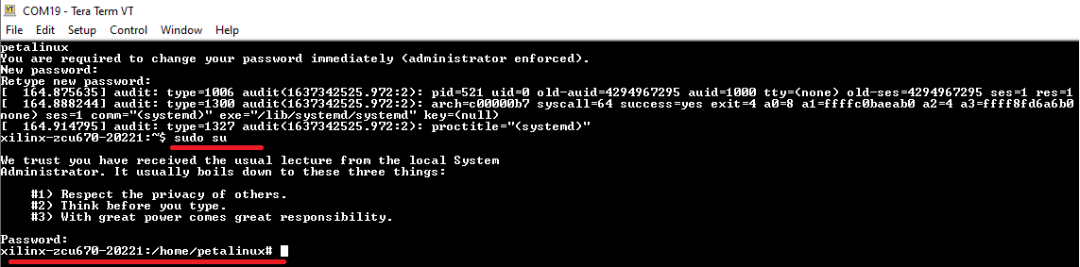

1. 成功启动后，使用以下方法登录 PetaLinux：

用户名：petalinux

系统会出现两次提示，要求您创建新密码，您可以创建自己的密码。

2. 使用“sudo su”命令切换为管理员以运行应用程序。

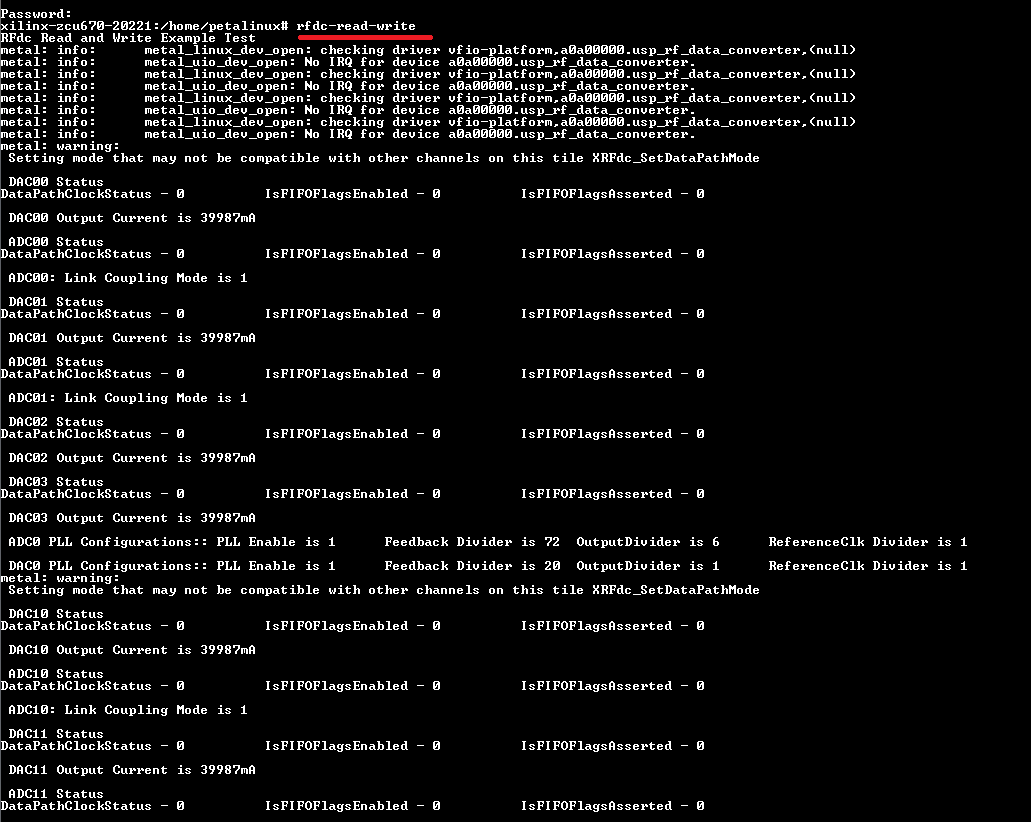

3. 您可以运行“rfdc-read-write”应用程序

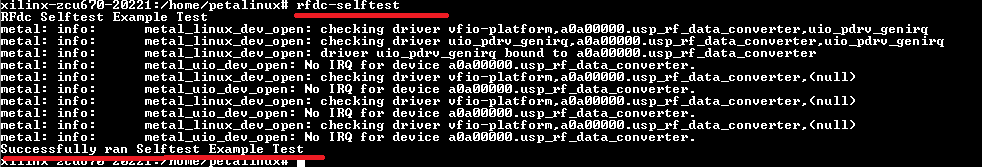

4. 运行“rfdc-selftest”应用程序时，结果如下所示：

结论

在本文中，我们探讨了如何使用可用的 RFSoC 开发板通过 PetaLinux 运行 RFDC IP 示例应用程序来检查 RFDC IP 状态。
