BNC 50Ω vs 75Ω 阻抗规格深度解析

科创生活 2025-10-04 财富自由人 6204

核心命题：不是所有BNC都一样，阻抗决定“谁该用在哪”

在射频连接的世界里，BNC连接器虽小，却肩负着信号完整性的重任。而其中最关键的参数之一，便是特性阻抗。 50Ω 与 75Ω，看似只是两个数字，实则代表了两种截然不同的应用场景与系统设计逻辑。 今天，德索精密工业带您深入剖析这两者的区别，助您精准选型，避免“阻抗不匹配”导致的信号反射、衰减与系统失效。


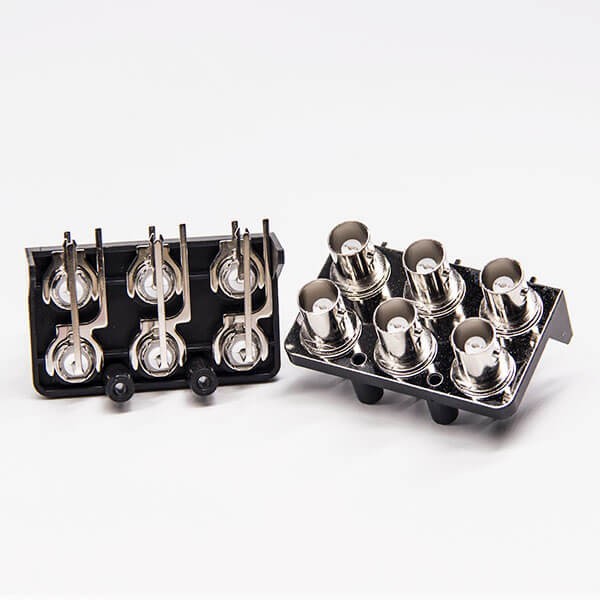

一、本质区别：设计目标与电气性能

参数 50Ω BNC 75Ω BNC
设计目标 平衡功率容量与损耗，优化高频传输 最小化信号衰减，优化电压传输效率
典型应用 通信系统、射频测试、雷达、工业控制 视频监控、广播电视、CATV、安防系统
中心导体直径 相对较粗（约1.1mm） 相对较细（约0.8mm）
绝缘层厚度 较薄 较厚
VSWR（1GHz） ≤1.2:1（优质产品） ≤1.1:1（视频优化）
插入损耗 略高（功率传输优先） 极低（信号保真优先）

技术溯源：

● 50Ω 是射频领域的“黄金标准”，起源于20世纪中期对同轴电缆功率容量与损耗的综合优化。

● 75Ω 则源于早期电视广播系统，为最小化高频衰减而设计，成为视频传输的全球标准。

️ 二、应用场景对比 —— 谁该用在哪？

50Ω BNC：射频与通信的“主力军”

无线通信基站测试

网络分析仪、频谱仪接口

雷达与军用通信设备

工业自动化控制系统（如PLC射频模块）

德索优势：

● 采用精密车削工艺，确保阻抗连续性

● 提供全系列50Ω同轴电缆组件，支持RG58、RG213、LMR系列等

● 通过10GHz高频验证，适用于5G/6G研发场景

75Ω BNC：视频与安防的“清晰守护者”

高清监控摄像头（HD-TVI、AHD、CVI）

广播级摄像机与矩阵切换器

卫星接收系统、有线电视前端

医疗影像设备（如超声、内窥镜）

德索优势：

● 75Ω精准匹配设计，避免图像重影、边缘模糊

● 提供75Ω低损电缆组件，支持长距离传输无衰减

● 外壳屏蔽层优化，有效抑制EMI干扰，画面“纯净如初”

️ 三、关键误区与使用建议

误区1：BNC头可以混用？ ️ 绝对不可！

● 50Ω头接入75Ω系统 → 阻抗突变 → 信号反射 → 图像重影、数据误码

● 75Ω头用于射频测试 → 功率不匹配 → 设备保护机制触发或测量失准

误区2：外观一样就能替换？ ️ 错！ 虽然接口尺寸相同，但内部结构（中心针直径、介质支撑）完全不同，强行混用将破坏阻抗连续性。

德索专业建议：

1. 系统匹配优先：电缆、连接器、设备端口必须统一阻抗

2. 标识清晰管理：使用彩色编码（如黑色=50Ω，白色=75Ω）便于现场识别

3. 选型咨询专业厂商：德索提供免费技术选型支持，确保系统级兼容

四、德索精密工业的“阻抗精准控制”技术

精密模具控制：每款BNC连接器均通过3D电磁仿真优化结构 材料优选：PTEE绝缘体、铜合金导体，确保介电常数稳定 全流程测试：每批次进行VSWR、阻抗、耐压测试，数据可追溯 定制服务：支持非标阻抗、特殊屏蔽结构开发，满足特种应用

未来趋势：多系统融合，阻抗管理更智能

随着智能安防+5G+边缘计算融合，越来越多设备需同时支持视频与射频传输。德索正研发双阻抗自适应BNC模块，结合智能识别技术，实现“一接口，双模式”，引领下一代连接革新。


结语： 50Ω 是力量的传递，75Ω 是画面的守护。 在信号的世界里，没有“通用”，只有“精准匹配”。 选择德索精密工业，不仅是选择一个连接器， 更是选择系统级可靠性的起点。

BNC阻抗选型 —— 不将就，不妥协，只匹配。
