PD快充取电芯片XSP26支持多种快充协议和识别电脑传输数据

科创生活 2026-01-11 财富自由人 35114

在日新月异的科技浪潮中，电子产品不仅成为了我们日常生活不可或缺的一部分，更是推动着社会进步与变革的重要力量。随着智能设备的普及与多样化，一个能够高效融合充电与数据传输功能，同时保持广泛兼容性和安全性的接口标准显得尤为重要。Type-C PD（Power Delivery）芯片，正是这样一位站在科技前沿的领航者，它以卓越的性能和广泛的应用前景，预示着智能充电与数据传输新时代的到来。

产品使用Type-C后，为了简洁去除了多余的接口，但是会遇到一个新的问题，有的产品在一般正常使用情况下是连接充电器获取快充，有的时候又需要连接电脑升级主板的程序，这个时候因为普通的取电芯片占用了D+D-通道获取快充，主板就不能使用D+D-升级程序使用了。

由此，使用汇铭达XSP26快充控制芯片即可解决这个问题，支持一个Type-C接口可以取电，也可以连接电脑给主板MCU下载程序。工作简图如下。


工作原理：

XSP26芯片在连接设备的时候，会优先识别连接的设备类型，如果检测到是充电器，就开始启动快充协议获取快充电压，如果检测到是电脑等，就切换D+D-通道，给主板的MCU使用，从而实现让主板可以和电脑连接下载程序。

支持的快充协议：

XSP26支持PD协议、QC协议、华为SCP/FCP协议、三星AFC协议，电压电流最大支持5V6A、9V3A、11V6A、12V3A、15V3A、20V5A。

参考设计原理图：

原理图分为取电的原理图XSP26和取电+电脑识别的原理XSP26A两种，注意区分。

取电原理图

取电+识别电脑原理图

测试演示

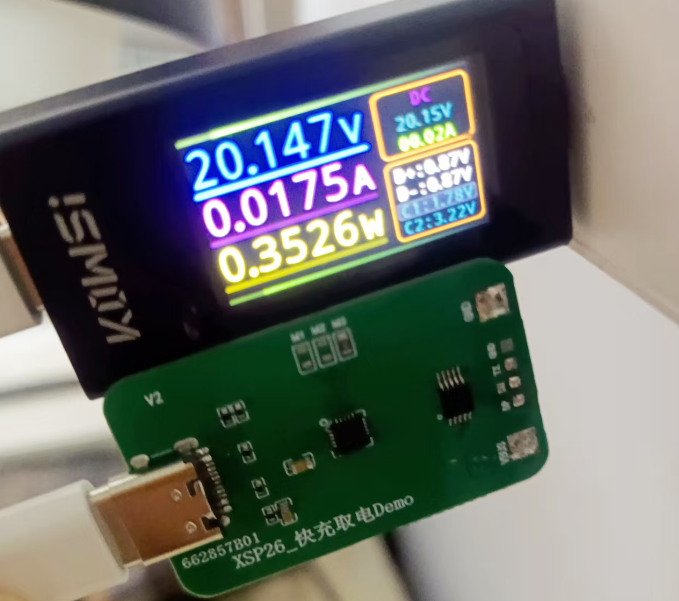

DEMO板设置20V电压档位，连接充电器，获取充电器的快充20V。充电器不支持20V档位，会自动向下诱骗15V等。另外，还可以通过IO控制M1/2/3，可以任意切换电压档位，不需要重新断电。


连接电脑，使用串口测试板演示电脑识别USB端口。

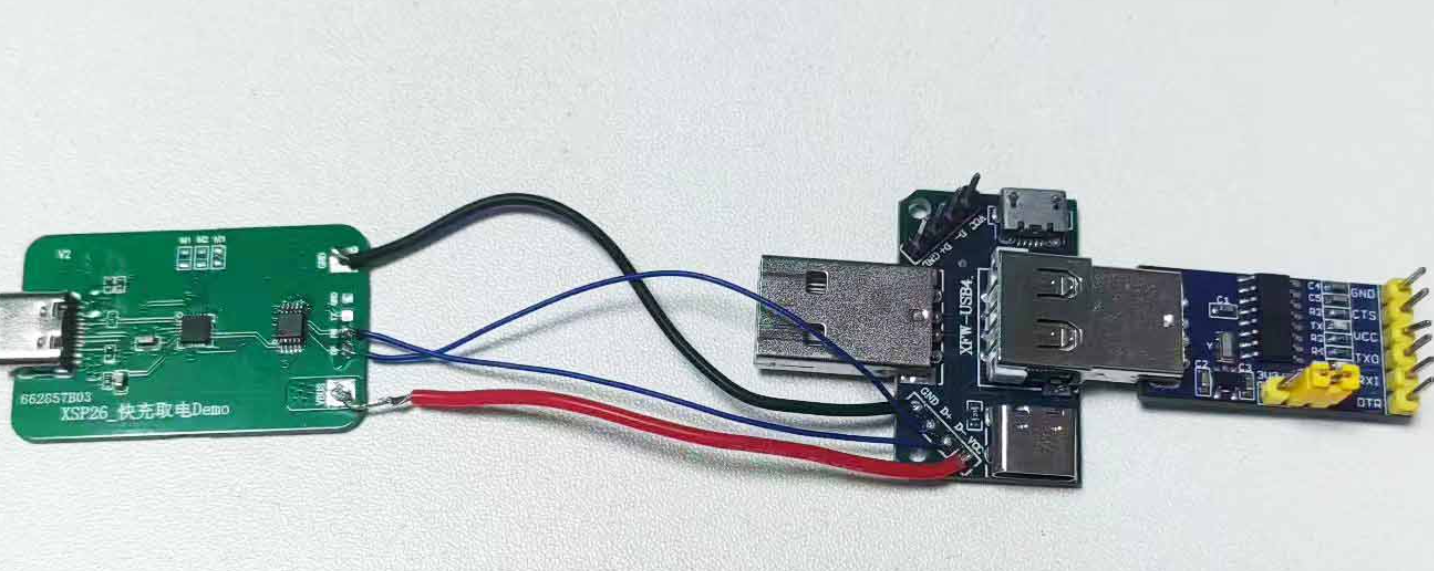

Type-C接口连接电脑，D+D-连接主板MCU。

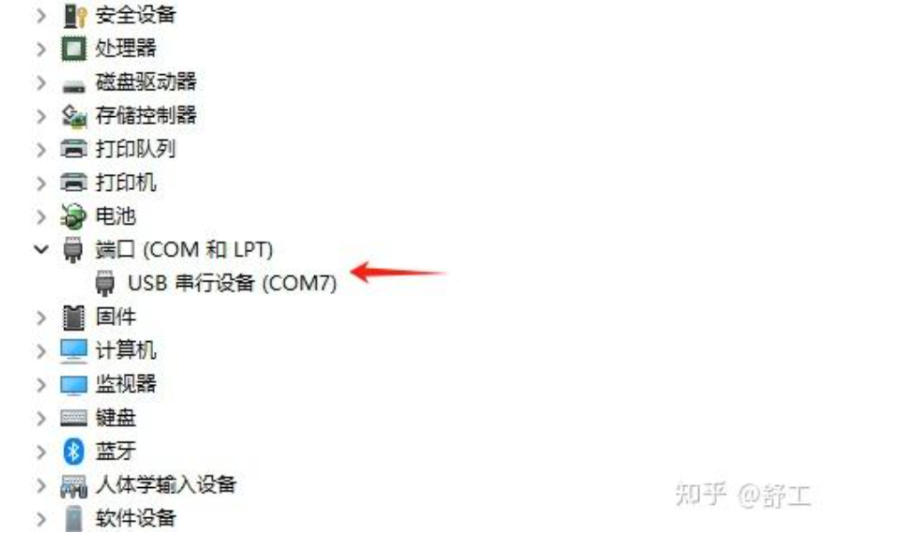

电脑识别到主板的USB设备成功。


另外，还有串口发送功率消息功能。

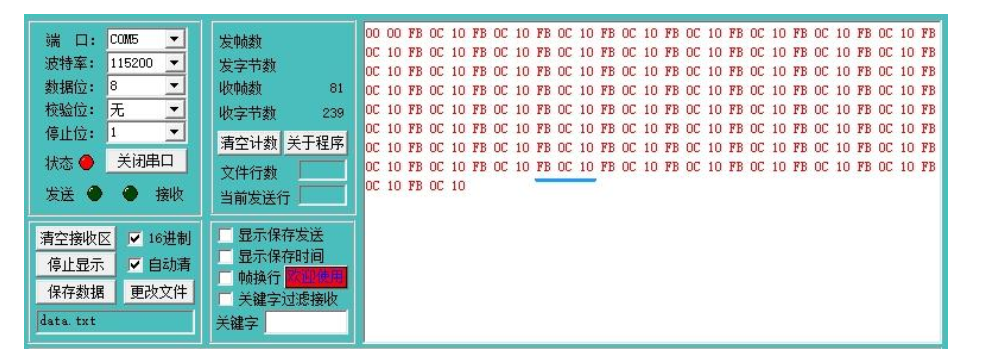

主板MCU的串口Rx连接XSP26的Tx接口，Type-C连接充电器后，会把连接的充电器电压和电流信息，通过串口发送出来，主板MCU读取到功率消息后，就可以调整自身的负载大小，防止充电器过载复位。
