争妍微电子 BTA/BTB 08/12/16/24 600B系列双向可控硅：高性能电力控制解决方案

生活财经 2026-01-07 财富自由人 35208

在电力电子控制领域，双向可控硅作为核心开关器件，广泛应用于马达调速、温度控制、固态继电器等场景，其性能直接决定设备的可靠性与控制精度。争妍微电子推出的 BTA/BTB600B 系列双向可控硅，涵盖 BTA08/BTB08、BTA12/BTB12、BTA16/BTB16、BTA24/BTB24 四大规格，凭借自主知识产权的核心技术与优异的电特性，成为工业控制与消费电子领域的优选方案。


该系列产品均采用 NPNPN 五层硅结构设计，融合单面挖槽技术与台面玻璃钝化工艺，搭配背面多层金属化电极，形成了独特的性能优势。玻璃钝化工艺有效提升了器件的绝缘性能与抗浪涌能力，而多层金属化电极则确保了电流传导的稳定性，使产品具备较高的阻断电压（最高 800V）与宽温度工作范围（-40℃至 150℃），可适应复杂工业环境与极端温度条件下的长期运行。

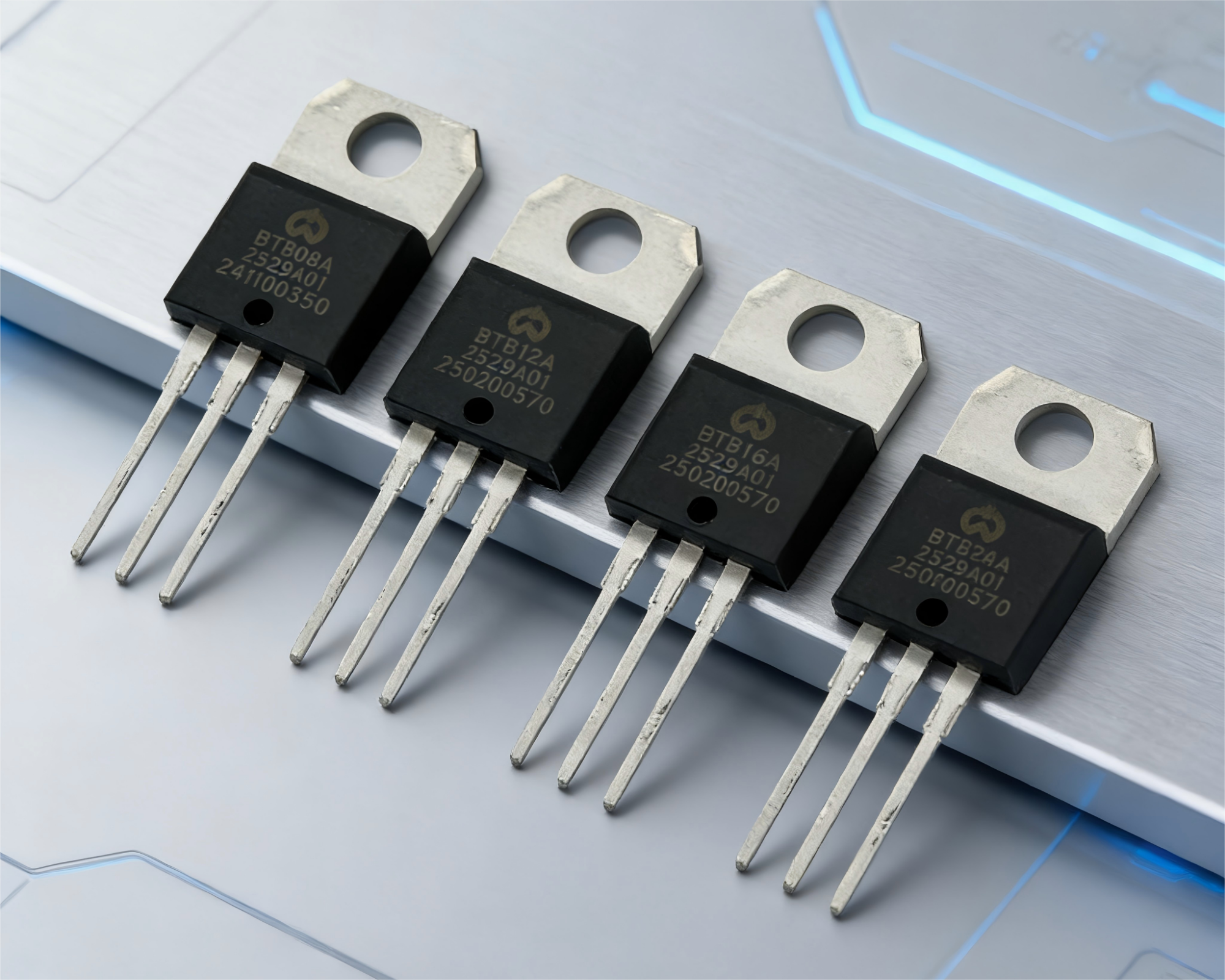

系列化设计是该产品的核心亮点，四款型号针对不同功率需求优化了关键参数。通态方均根电流覆盖 8A-24A 区间，其中 BTA08/BTB08 为 8A，BTA12/BTB12 为 12A，BTA16/BTB16 为 16A，BTA24/BTB24 达 24A，对应的通态浪涌电流从 80A 递增至 240A，Pt 值范围为 64A²S-288A²S，可精准匹配从小型加热控制器到大功率电动工具的不同应用场景。此外，全系列统一采用 50A/μs 的通态电流临界上升率与 500V/μs 的断态电压临界上升率，确保了开关过程的快速响应与稳定性。


在电特性方面，该系列产品表现突出。三象限与四象限触发特性完善，触发电压最大仅 1.5V，触发电流范围适配不同驱动电路需求，其中 BTA24/BTB24 在四象限触发时的最大电流达 120mA，适配高负载启动场景。维持电流与擎住电流均控制在合理范围，确保器件触发后稳定导通，避免误关断。静态参数上，通态峰值电压最高 1.5V，结壳热阻低至 1.25℃/W（BTB 型号），散热效率优异，可有效降低器件温升，延长使用寿命。

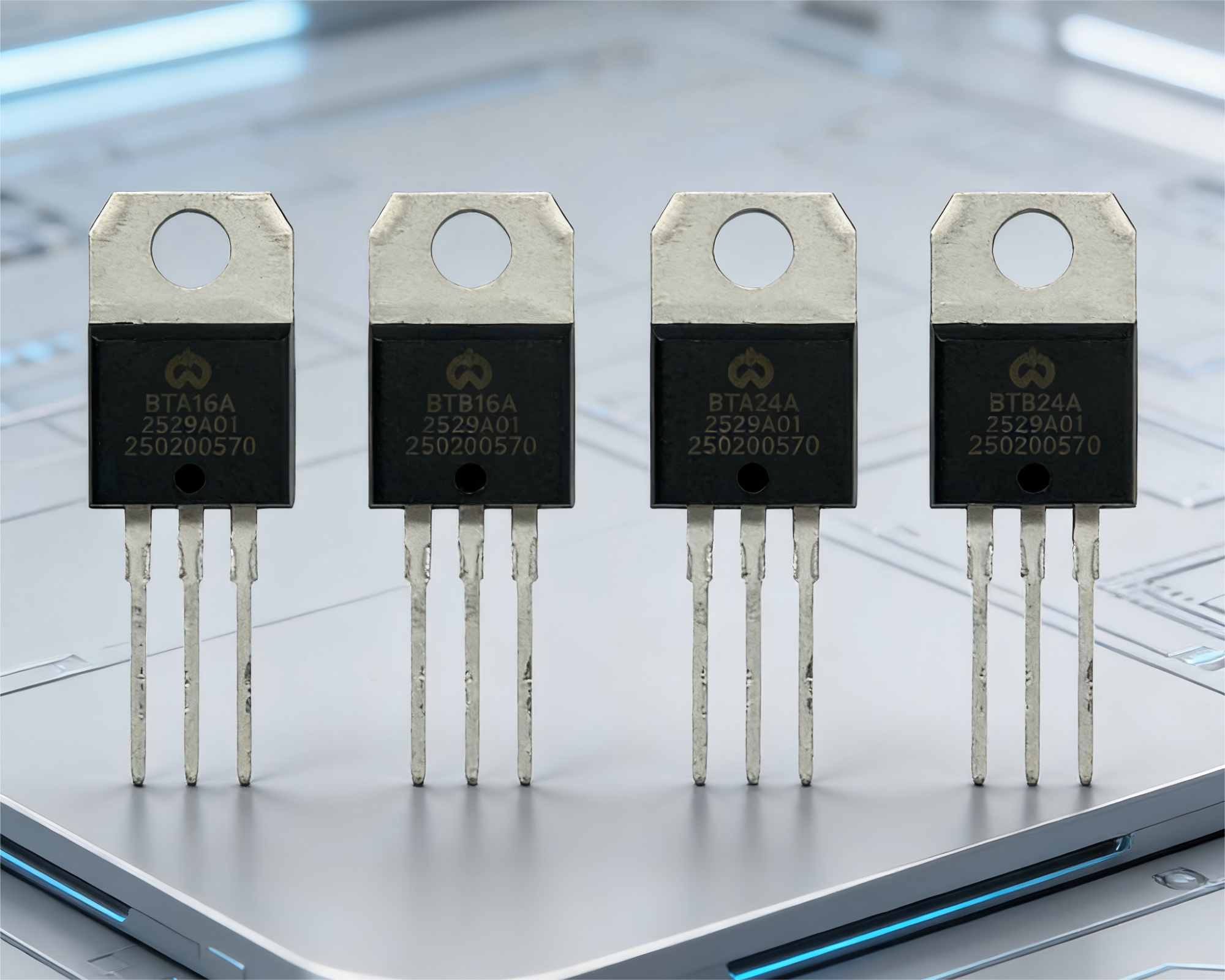

封装形式的多样化进一步拓展了应用灵活性，全系列提供 TO-220、TO-220F、TO-263 等主流封装，部分型号还支持 TO-252 封装，可满足插件安装与表面贴装的不同设计需求。封装尺寸严格遵循行业标准，公差控制在 ±0.1mm 内，确保了与现有电路设计的兼容性。

该系列双向可控硅的应用场景高度聚焦且广泛，可直接用于吸尘器、电动工具的马达调速控制器，通过精准的电流控制实现无级调速；在固态继电器中，其高阻断电压与快速开关特性可保障继电器的可靠换向；在加热控制器中，通过相控技术实现温度的精准调节，此外还可适配其他各类相控电路。

选型时，建议根据负载功率确定核心型号：8A 规格适用于小型加热器、家用吸尘器等低功率设备；12A-16A 规格适配中型电动工具、工业级固态继电器；24A 规格则针对大功率马达、大型加热设备等重载场景。同时，可根据安装方式选择对应封装，并结合工作环境温度确认结温耐受范围，确保器件长期稳定运行。


争妍微电子 BTA/BTB600B 系列双向可控硅以核心技术为支撑，通过系列化、高一致性的产品设计，为电力电子控制提供了高性能、高可靠性的解决方案，其优异的电气性能、灵活的选型空间与广泛的适配性，必将在工业控制与消费电子领域发挥重要作用。目前该系列产品支持免费拿样，有应用需求的客户可联系对接，获取对应型号的样品进行实测验证。
